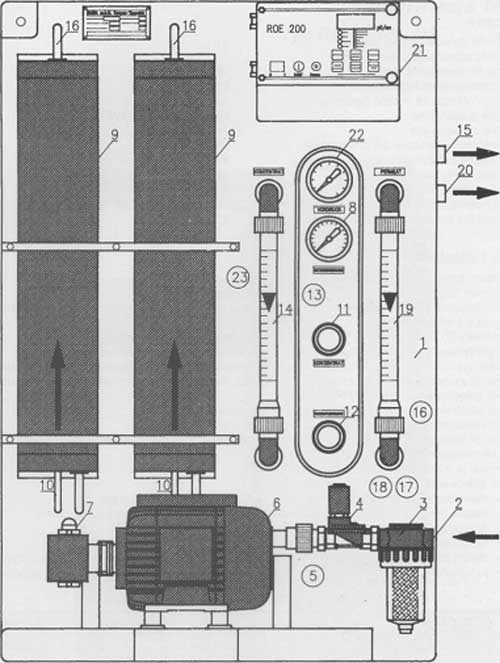

Schemat działania - wyposażenie urządzenia
Urządzenie typu N (typ NS: odmienne rozmieszczenie)
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
Wlot wody surowej
Filtr dokładny (5 mikronów)
Elektromagnetyczny zawór wlotowy
Czujnik ciśnieniowy
- zabezpieczenie przed pracą na sucho*)
Pompa tłocząca z silnikiem elektrycznym
Nadciśnieniowy zawór bezpieczeństwa
Manometr wysokociśnieniowy
Moduł membranowy
Przewód wody odmineralizowanej
Zawór spiętrzania koncentratu
Zawór powrotny koncentratu
Zawór zwrotny*)
Przepływomierz koncentratu
Podłączenie koncentratu do kanału
Przewód koncentratu
Sonda pomiarowa przewodności*)
Zawór przelewowy wody odmineralizowanej,
ok. 2,5 barów*)
Przepływomierz wody odmineralizowanej
Przyłącze wody odmineralizowanej
do odbiornika
Układ sterowania ROE 200 (900)
Manometr niskiociśnieniowy
Zawór elektromagnetyczny automatu
płukania*)
*) Znajduje się na tylnej stronie
