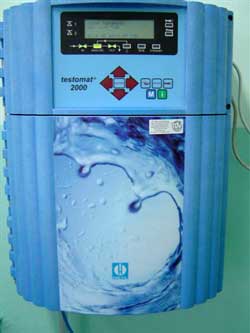

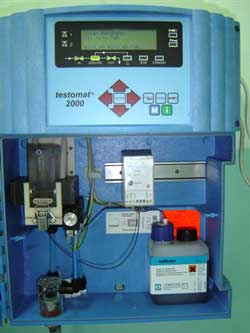

Testomat 2000 - JATECH

Testomat 2000 - grupa przyrządów do pomiaru on-line
metodą kolorymetryczną parametrów wody

Parametry: rozpuszczone żelazo II i III, twardość całkowita, p, - m, zasadowość m, wolny chlor, całkowity chlor, chromVI.

Skala pomiarowa wyświetlacza: mg/l, dH, °f, ppm CaCO3) mmol/l

Język menu: do wyboru (na etapie zamówienia) angielski, niemiecki, francuski, polski

Zakres pomiarowy	Parametr.	Indykator	Typ	Dokładność	Czas
0,01 -0.50 mg/l 0,05-0,50 °n 0,25-2,50 °n 1,0 -10,0°n 2,5 -25,0°n 1,0 -5,0 °n 0,05-0,50 mmol/l 1,0 -15,0 mmol/l 0 -2,5 mg/l	żelazo twardość całk. twardość całk. twardość całk. twardość całk. zasadowość m minus m P chlor	Fe 2005 TH 2005 TH 2025 TH 2100 TH 2250 TC 2050 TM 2005 TP 2100 CI2250	A, B A, B, C	0,01 mg/l 0,01 °n 0,05 °n 0,2 °n 0,5 °n 0,5 °n 0,05 mmol/l 1,0 mmol/l 0,1 mg/l	ok. 8 min. ok, 2 min. ok. 2 min ok. 2 min. ok. 2 min. ok. 2 min. ok. 2 min. ok. 2 min. ok. 3 min.

Napięcie zasilania: (na etapie zamówienia) 230 V, 115V, 24 V

Sterowanie pomiarami programowalne:
czasowe: co 0 - 99 minut
objętościowe: co określony przepływ (potrzebny sygnał z wodomierza kontaktowego)
dynamiczne: w zależności od stanu wyczerpania złoża, na początku rzadko, a później coraz częściej (potrzebny sygnał z wodomierza kontaktowego) z zewnątrz przez zewnętrzny sterownik

Możliwość ustawienia reakcji Testomatu na przekroczenie dwóch, programowalnych górnych wartości granicznych wraz z programowaniem sposobu i czasu reakcji. Do dyspozycji 2 styki bezpotencjałowe.

Możliwość pomiaru z dwóch źródeł - w praktyce oznacza to możliwość pomiaru osobno z dwóch źródeł (nie dotyczy T.ECO). Wymaga to zabudowy dodatkowych zaworów elektromagnetycznych (opcja dodatkowa).

Wyjście analogowe: opcja dodatkowa 0(4) - 20 mA (w T.ECO w standardzie) lub RS 232 lub RS 485 lub 0-10 V. Można wykorzystać do wizualizacji lub rejestracji.

Przyłącze wody wężem 6/4 mm, do kanalizacji wężem śr. wewn. 14 mm

Wyświetlacz z możliwością uzyskania przez Użytkownika informacji o ostatnim wyniku analizy, zaprogramowanych parametrach, historii usterek (nie dotyczy T. ECO). Możliwość kalibracji urządzenia (tylko wersja CAL i Fe)

Wymagane parametry wody:

Ciśnienie
Temperatura
Zawartość wolnego CO2
Ph

0,1-8 bar
10-40 °C
do 80 mg/l
4-10,5

Zawartość żelaza
Zawartość miedzi
Zawartość aluminium

do 0,5 mg/l
do 0,1 mg/l
do 0,1 mg/l

Przy zbyt wysokiej temperaturze zalecamy zastosowanie chłodniczki typ KCN,

URZĄDZENIA DODATKOWE DO TESTOMATU

SYRENA ALARMOWA z pulsującym światłem ostrzegawczym Syrenę należy umieścić w miejscu przebywania stałej obsługi kotłowni. Syrenę łączy się kablem z przyrządem TESTOMAT. Syrena włącza się w przypadku gdy badany parametr przekroczy żądany poziom. Typ H95 - mała syrena z sygnałem świetlnym, H105- duża syrena. Zasilanie 220V lub 24V.

SKRZYNKA ALARMOWA typ HVL Stosuje się do syren typ H95 i H105. Zawiera przycisk kasujący alarm i lampkę kontrolną. Zasilanie 220V lub 24V.

CHŁODNICA TESTOMATOWA typ KCN Obniża temperaturę badanej przez Testomat wody o około 60 st.C ( przy przepływie wody chłodzącej 24 l/h i chłodzonej 12 l/h). Króćce przyłączeniowe fi 8 mm. Stosuje się gdy pomiaru dokonuje się na rozprężonym kondensacie lub gorącej wodzie.

ODGAZOWYWACZ TESTOMATOWY TYP R Usuwa wolne gazy z wody. Stosuje się gdy woda zawiera dużo wolnych gazów, szczególnie dwutlenku węgla - powyżej 20 mg/l ( np. za dekarbonizacją). Redukuje zawartość wolnego CO2 z wartości do 200 mg/l do wartości poniżej 20 mg/l przy przepływie max. 12 l/h.

AUTOMATYCZNA STACJA PŁUCZĄCA Ma zastosowanie do Testomatów F-BOB, M-BOB, C-BOB. Zasilanie 220V lub 24V.
