Ścienne i stojakowe urządzenia do odwróconej osmozy
(JOW i JOS)
Schemat działania - wyposażenie urządzenia
Wybierz schemat aby obejrzeć go bardziej szczegółowo.
Nasze ścienne urządzenia do odwróconej osmozy (JOW) mają wydajność od 15 do 200 l/h odmineralizowanej wody. Odpowiada to wydajności dobowej od ok. 360 do 4.800 litrów odmineralizowanej wody (permeatu). Maksymalna zawartość soli w wodzie surowej wynosi dla wykonania normalnego 500 ppm; mogą być dostarczane wykonania specjalne dla wody surowej o zawartościach soli powyżej 500 ppm.

Dzięki zwartej budowie urządzenia ścienne nadają się zwłaszcza do przestrzennie ograniczonych przypadków zastosowania, jak np. w laboratoriach, kuchniach (żywienia zbiorowego), myjniach samochodowych i in. Przejrzysty montaż naścienny zapewnia przy małym zapotrzebowaniu miejsca łatwą i poręczną obsługę.

Oferujemy nasze urządzenia w wykonaniach normalnych "N" 1 "A", które są jednakowe pod względem wyposażenia i działania, różnią się jednak wydajnością wody odmineralizowanej i rozmie szczeniem poszczególnych elementów. Typ "N" ma godzinową wydajność permeatu od 15 do 60 l, typ "A" od 40 do 200 l.

Natomiast stojakowe urządzenia do odwróconej osmozy (RO) mają wydajność od 220 do 1.000 l/h odmineralizowanej wody. Odpowiada to wydajności dobowej od niecałych 5,3 m3 do 24 m3 odmineralizowanej wody (permeatu).

Standardowe urządzenia szeregu TW nadają się do wód surowych o zawartości soli do ok. 500 ppn; wykonania specjalne typu BW do wody surowej o zawartości soli powyżej 500 ppm można otrzymać na żądanie. Do wody słonawej (2.000 do 8.000 ppm) dostarczone mogą być urządzenia JOS o ciśnieniach roboczych do 40 barów; do odsalania wody morskiej o zawartości soli do 45.000 ppm - duże urządzenia ramowe o ciśnieniach roboczych do 66 barów (patrz "Informacje techniczne" dla ramowych urządzeń do odwróconej osmozy (JOS).

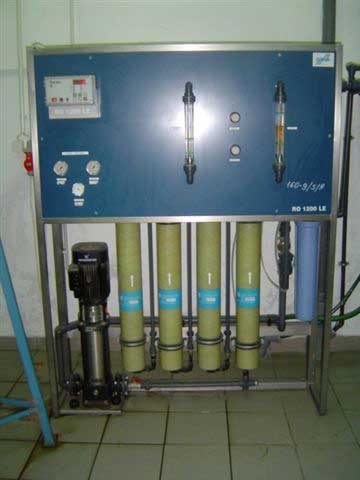

Nasze stojakowe urządzenia do odwróconej osmozy są całkowicie zmontowane w lakierowanej ramie stalowej. Na miejscu ustawienia muszą być wykonane - obok zamocowania stalowej podstawy - tylko podłączenia dla doprowadzenia wody surowej 1 odprowadzenia wody odmineralizowanej (permeatu) i koncen tratu.

Łatwo dostępne i przejrzyste rozmieszczenie poszczególnych elementów w stojaku umożliwia łatwą obsługę i konserwację.

Na życzenie dostarczamy - jako wyposażenie dodatkowe do naszych urządzeń ściennych - pasujące do nich odchylne ramy ze stali lub stali szlachetnej umożliwiającej łatwy dostęp do umieszczonych z tyłu urządzenia złączek rurowych, zaworów i do sondy pomiarowej przewodności.

Mikroprocesorowy układ sterowania zapewnia całkowicie automatyczną pracę poprzez stałą kontrolę przewodności, minimalnego ciśnienia wlotowego oraz przez zależne od zapotrzebowania włączanie i wyłączanie.

Oferujemy również odpowiednie zbiorniki z PE pasujące do ilości odmineralizowanej wody, jaką zapewniają wydajności naszych urządzeń do odwróconej osmozy (JOW i JOS); zbiorniki te napełniane są odmineralizowaną wodą z urządzenia JO poprzez układ sterowania poziomego.

Surowa woda dopływająca do urządzenia do odwróconej osmozy musi być w nienagannym stanie pod względem bakteriologicznym i pozbawiona musi być substancji zawiesinowych i zmętniających, żelaza, manganu oraz substancji rozpuszczonych koloidalnie.

Dla optymalnego zaprojektowania ściennego urządzenia do odwróconej osmozy i ewentualnie potrzebnej wstępnej obróbki surowej wody pomocne byłoby udostępnienie aktualnej analizy wody.

Typ Czysta woda l/h,
15°C		 Przyłącze elektr. Dopływ m3/h Wymiary mm
szer., wys., głęb.
JOW- 15 N*
JOW- 30 N*
JOW- 45 N*
JOW- 60 N*
JOW- 15 NS*
JOW- SONS*
JOW- 45 NS*
JOW- 60 NS*
JOW- 40 A
JOW- 80 A
JOW-120A
JOW-160A
JOW- 200 A
15
30
45
60
15
30
45
60
40
80
120
160
200
 0,25 kW
0,25 kW
0,25 kW
0,25 kW
0,25 kW
0,25 kW
0,25 kW
0,25 kW
0,55 kW
0,55 kW
0,55 kW
0,55 kW
0,55 kW
 0,28
0,28
0,28
0,28
0,28
0,28
0,28
0,28
0,70
0,70
0,70
0,70
0,70
 500 x 800 x 300
500 x 800 x 300
500 x 800 x 300
500 x 800 x 300
700 x 800 x 300
700 x 800 x 300
700 x 800 x 300
700 x 800 x 300
650 x 1000 x 350
650 x1000 x 350
650 x 1000 x 350
650 x 1000 x 350
650 x 1000 x 350

Typ Czysta woda l/h,
15°C		 Ciśnienie robocze Przyłącze elektr. Dopływ
m3/h ca		 Wymiary mm
szer., wys., głęb.
JOS- 220 -B
JOS- 280 -B
JOS- 360 -B
JOS- 500 -B
JOS- 750 -B
JOS-1000-B
JOS-1250-B
JOS-1500-B
220
280
360
500
750
1000
1250
1500
 16 bar
16 bar
16 bar
16 bar
16 bar
16 bar
16 bar
16 bar
 2,2 kW
2,2 kW
2,2 kW
2,2 kW
2,2 kW
2,2 kW
2,2 kW
2,2 kW
 0,3
0,4
0,5
0,7
1,0
1,4
1,6
2,0
 900 x 1800 x 450
900 x 1800 x 450
1100 x 1800 x 450
1100 x 1800 x 450
1200 x 1800 x 450
1400 x 1800 x 450
1400 x 1800 x 450
1400 x 1800 x 450
